鼎光 交通信号灯系列

交通信号灯系列

鼎光 交通信号灯符合《GB14887-2011道路交通信号灯》标准，并且通过公安部交通安全产品质量监督检 测中心检测（最新检测公交检【委】第2012453-57号），生产、服务通过ISO9001国际质量体系认证。

鼎光 交通信号灯采用LED光源，使用进口芯片四元素超高亮度发光二极管（LED），具有亮度强，使人易 于识别，并且具有寿命长、节能效果好；超薄结构设计，外形美观，工艺精细，便于多种组合安装；透光镜片 的外表面采用倾斜面设计，不易积尘；外壳采用聚碳酸酯（PC）材料与硅橡胶密封件，具有防尘、防水、阻燃、 抗老化特点，使用寿命长。

1. 《中华人民共和国道路交通安全法》；
2. 《中华人民共和国道路交通安全法实施条例》；
3. 《广东省道路交通安全条例》
4. 《道路交通标志和标线》（GB5768-2009）
5. 《道路交通信号灯设置与安装规范》（GB14886-2006）；
6. 《道路交通信号控制机》（GB25280-2010）；
7. 《道路交通信号灯》（GB14887-2011）；
8. 《道路交通信号控制机与车辆检测器间的通信协议》（GA/T920-2010）
9. 《LED道路交通诱导可变信息标志》（GA/T484-2010），
10. 《城市道路交通信号控制方式适用规范》（GA/T527-2005）

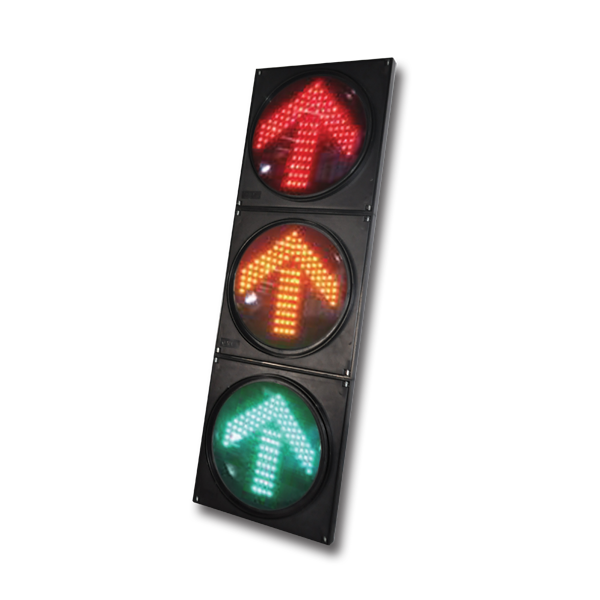

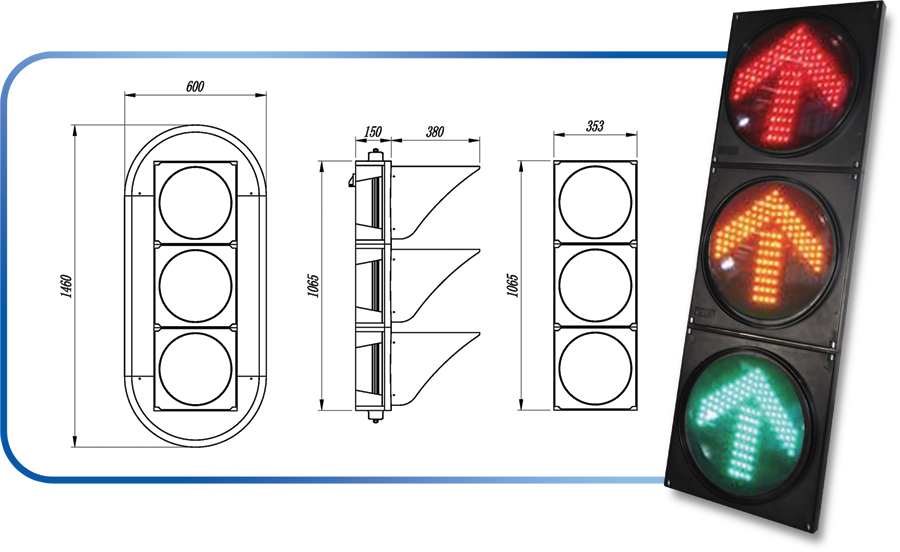

鼎光^©FX300-3-DA

LED方向指示信号灯

鼎光 FX300-3-DA LED方向指示信号灯采用LED发光方式,符合国标《道路交通信号灯》(GB14887-2011)的要求，并且 通过了公安部交通安全产品质量监督检测中心的检测。交叉口信号灯按车道功能设置，每组信号灯为具有可显示红、黄、绿三 色箭头灯和全屏灯功能的灯具，安装附于车道下游的悬臂杆或立柱式灯杆上，灯杆基础必须安装地线，接地电阻小于或等于10 欧姆。

1. 面罩规格：φ300mm
2. 高亮LED管数量：红、黄箭头灯90只，绿箭头灯60只。
3. 透光镜规格：采用平面透镜，透镜直径300mm±10％内。
4. 所有壳体（含透镜）采用PC注塑成型。
5. 图案显示结构：LED管顶端与透镜的距离≤12mm，防止图案信号产生虚影显示。
6. 单灯外形规格：350mm×350mm。整灯厚度≤155mm（遮沿除外），遮沿长度370～375mm。
7. LED管亮度：绿管≥4000mcd，红、黄管≥3000mcd。
8. LED灯芯无故障使用寿命不少于5年，5年内LED管光衰减≤30％。
9. LED管波长：红管619～628nm，黄管586～592nm，绿管500～508nm。
10. 功率：不超过12VA。
11. 功率因素：不小于0.85。
12. 外壳防护等级：IP53。
13. 工作电源：AC220±20％ 50±2Hz
14. 绝缘电阻：大于100MΩ（常态），大于5 M（恒温恒湿试验后）
15. 工作环境温度：-20℃~+70℃
16. 环境相对湿度：30%~90%

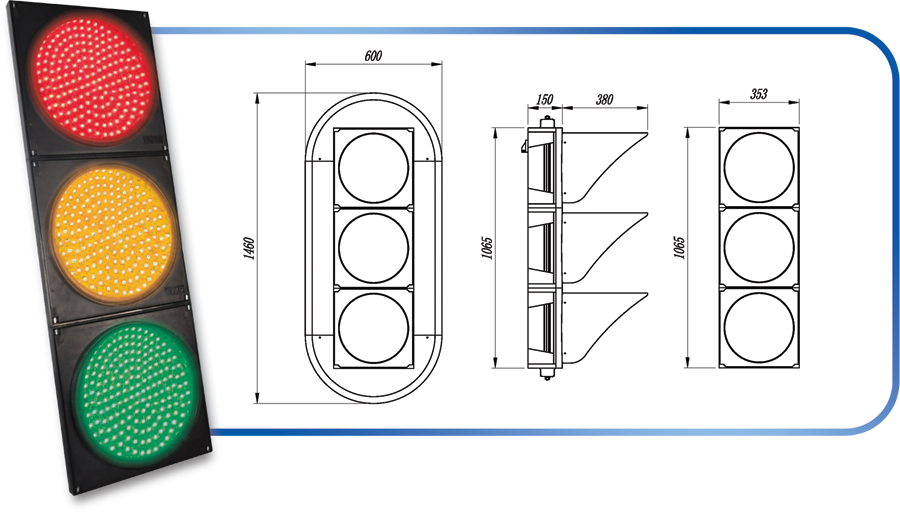

鼎光^©JD300-3-DA

LED满屏机动车信号灯

鼎光 JD300-3-DA LED满屏机动车信号灯采用LED发光方式,符合国标《道路交通信号灯》(GB14887-2011)的要求， 并且通过了公安部交通安全产品质量监督检测中心的检测。交叉口信号灯按车道功能设置，每组信号灯为具有可显示红、黄、 绿三色箭头灯和全屏灯功能的灯具，安装附于车道下游的悬臂杆或立柱式灯杆上，灯杆基础必须安装地线，接地电阻小于或等 于10欧姆。

1. 面罩规格：φ300mm
2. 高亮LED管数量：红、黄箭头灯90只，绿箭头灯60只。
3. 透光镜规格：采用平面透镜，透镜直径300mm±10％内。
4. 所有壳体（含透镜）采用PC注塑成型。
5. 图案显示结构：LED管顶端与透镜的距离≤12mm，防止图案信号产生虚影显示。
6. 单灯外形规格：350mm×350mm。整灯厚度≤155mm（遮沿除外），遮沿长度370～380mm。
7. LED管亮度：绿管≥4000mcd，红、黄管≥3000mcd。
8. LED灯芯无故障使用寿命不少于5年，5年内LED管光衰减≤30％。
9. LED管波长：红管619～628nm，黄管586～592nm，绿管500～508nm。
10. 功率：不超过12VA。
11. 功率因素：不小于0.85。
12. 外壳防护等级：IP53。
13. 工作电源：AC220±20％ 50±2Hz
14. 绝缘电阻：大于100MΩ（常态），大于5 M（恒温恒湿试验后）
15. 工作环境温度：-20℃~+70℃
16. 环境相对湿度：30%~90%

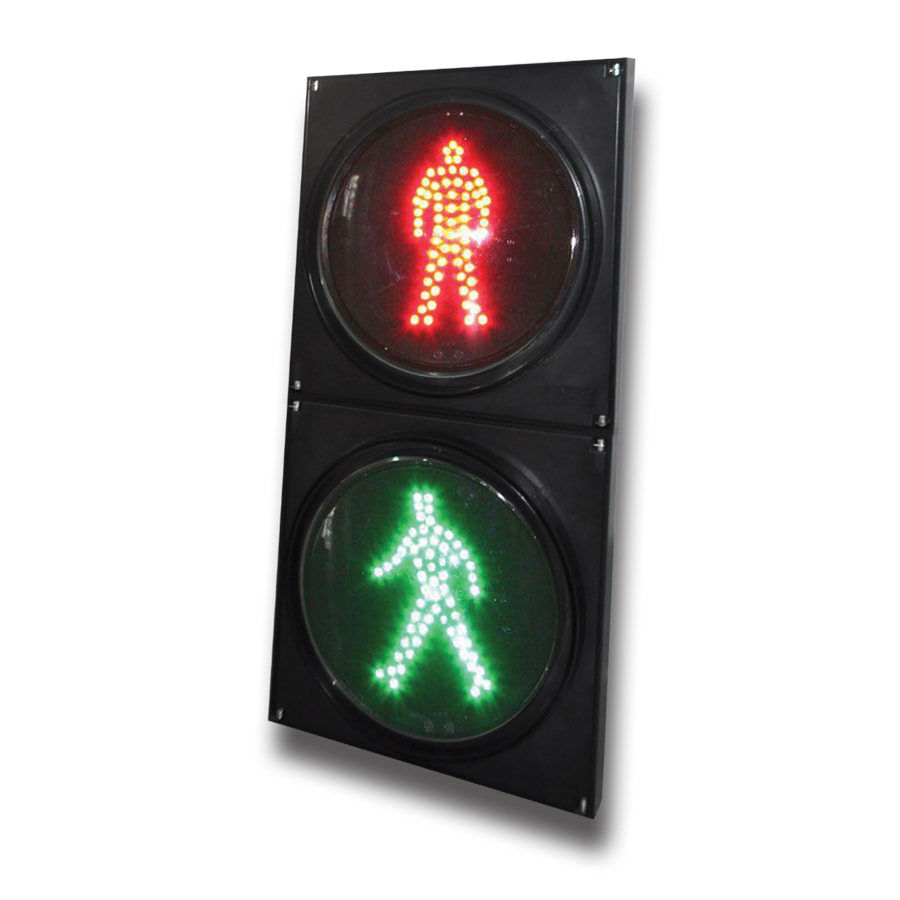

鼎光^©RX300-3-DA

LED人行横道信号灯

1. 面罩规格：φ300mm
2. 高亮LED管数量：红、黄箭头灯90只，绿箭头灯60只。
3. 透光镜规格：采用平面透镜，透镜直径300mm±10％内。
4. 所有壳体（含透镜）采用PC注塑成型。
5. 图案显示结构：LED管顶端与透镜的距离≤12mm，防止图案信号产生虚影显示。
6. 单灯外形规格：350mm×350mm。整灯厚度≤155mm（遮沿除外），遮沿长度370～380mm。
7. LED管亮度：绿管≥4000mcd，红、黄管≥3000mcd。
8. LED灯芯无故障使用寿命不少于5年，5年内LED管光衰减≤30％。
9. LED管波长：红管619～628nm，黄管586～592nm，绿管500～508nm。
10. 功率：不超过12VA。
11. 功率因素：不小于0.85。
12. 外壳防护等级：IP53。
13. 工作电源：AC220±20％ 50±2Hz
14. 绝缘电阻：大于100MΩ（常态），大于5 M（恒温恒湿试验后）
15. 工作环境温度：-20℃~+70℃
16. 环境相对湿度：30%~90%

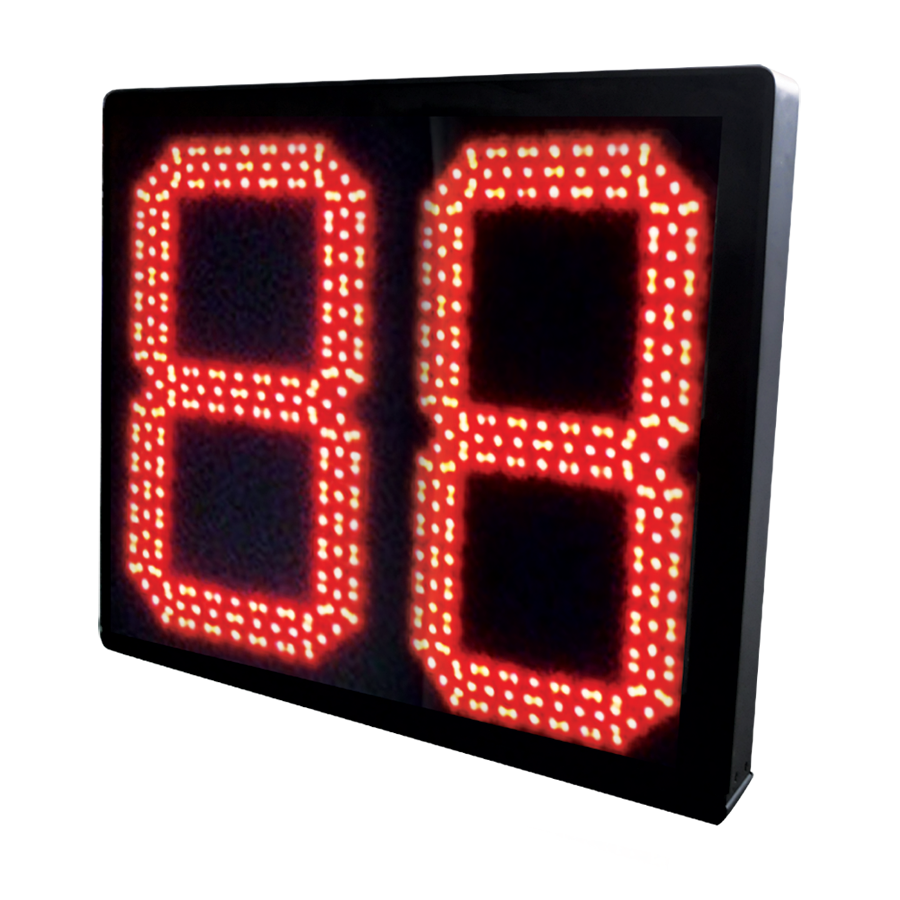

鼎光^©DX-S-T-0-DA30

道路交通信号倒计时显示器

1. 倒计时功能：实时通讯式，符合GAT 508-2004 《道路交通信号倒计时显示器》标准，倒计时能够接受信号机指令修改参数或显示相应内容。
2. 倒计时通讯接口：RS~485格式，无奇偶校验，8位数据，1位停止位，3000V光电隔离及要求有通讯线防雷。
3. 外壳：铝合金外壳，表面耐候亚光黑色喷塑。
4. 有效遮沿长度：≥170mm。
5. 数字间距：87mm。
6. 数字尺寸：高501mm×宽273mm。
7. 数字笔段宽度：透明部分45mm。
8. 笔段LED数量：红色≥43支/笔段，绿色≥22支/笔段。
9. LED管亮度：绿管≥3000mcd，红管≥1500mcd。
10. 功率：显示“88”时最大功率≤25瓦。
11. 外壳防护等级：IP53。
12. 工作电源：AC220±20％ 50±2Hz
13. 绝缘电阻：大于100MΩ（常态），大于5 M（恒温恒湿试验后）
14. 工作环境温度：-20℃~+70℃
15. 环境相对湿度：30%~90%
